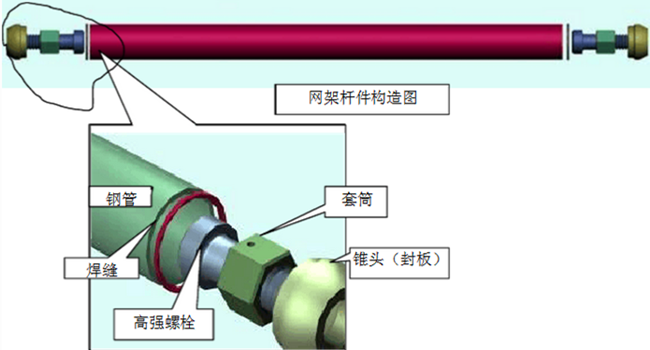

網架桿件加工現場-網架配件生產商江蘇華海鋼結構有限公司，網架桿件主要有：鋼管、錐頭（封板）、套筒、高強螺栓和銷軸等組成，如下圖：

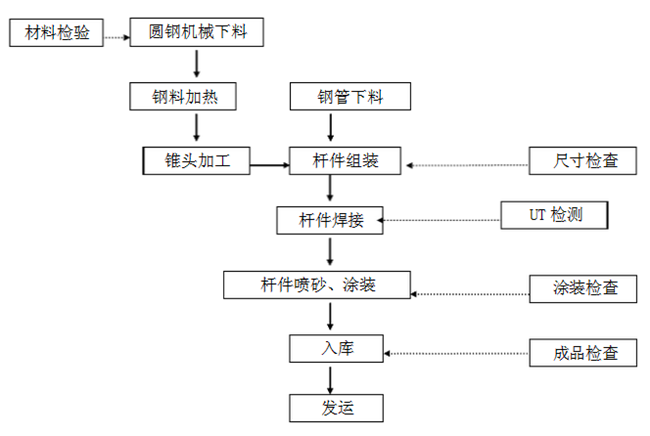

網架桿件加工工藝流程

桿件制作工藝細則：

鋼管下料
1.桿件鋼管為高頻焊管或無縫鋼管。
2.鋼管下料采取管子自動切割機，下料坡口一次性成型。

椎頭制作
1.錐頭材料為45#，原材料主要是圓鋼，下料采取鋸床鋸割。
2.錐頭鍛造采取高速蒸汽沖床。或油壓機+專用成型模具。
3.錐頭成型采取機加工，加工后的錐頭。

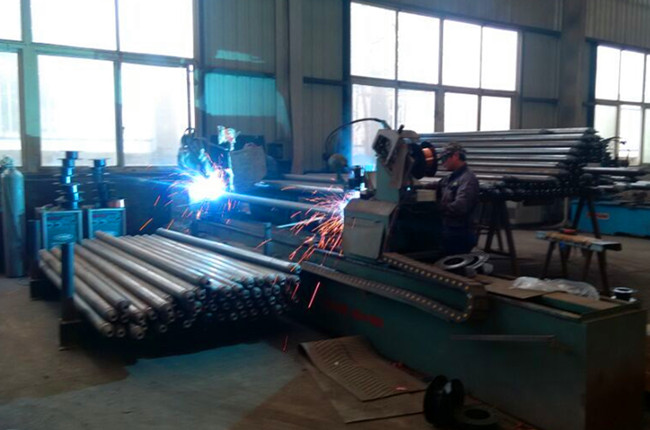

桿件組裝
1. 桿件組裝焊接在專用設備上進行，采取CO2氣體保護自動焊。
2.焊接時，保持焊槍與桿件之間偏移5~10mm；同時，焊槍與鋼管平面內旋轉10~15℃角度；偏轉角度與鋼管旋轉方向相反。

桿件檢驗
1.檢驗桿件檢驗后的外形尺寸是否符合設計圖紙要求。
2. 焊縫金屬表面焊波均勻，無裂紋、弧坑裂紋、電弧擦傷、焊瘤、表面夾渣、表面氣孔等缺陷，焊接區不得有飛濺物；咬邊深度應小于0.05t（t為管壁厚）。同時對焊縫進行UT檢測。

桿件標識
1.檢查桿件標記是否齊全。
2.桿件印記有：桿件號、焊工號、超聲波檢測號等鋼印，且字跡清晰可辨。

桿件除銹
除銹等級需達到設計要求的Sa2.5級。

桿件尤其涂裝
1.桿件表面油漆主要采取噴涂方法。
2. 涂裝的厚度由干濕膜測厚儀控制并符合設計要求。

桿件包裝發運
1.桿件采取打包方式困扎，并要求捆綁牢固。
2.每個打包捆上掛有桿件所在工程名稱、桿件數量和編號等。

現在網架計算中最常用的桿件規格：φ42x3.5  φ48x3.5  φ60x3.5  φ75.5x3.75  φ89x4.0  φ114x4.0  φ140x4.5  φ159x5.0（6、7、8）φ180x8.0（10）φ219x10.0（12、14）
